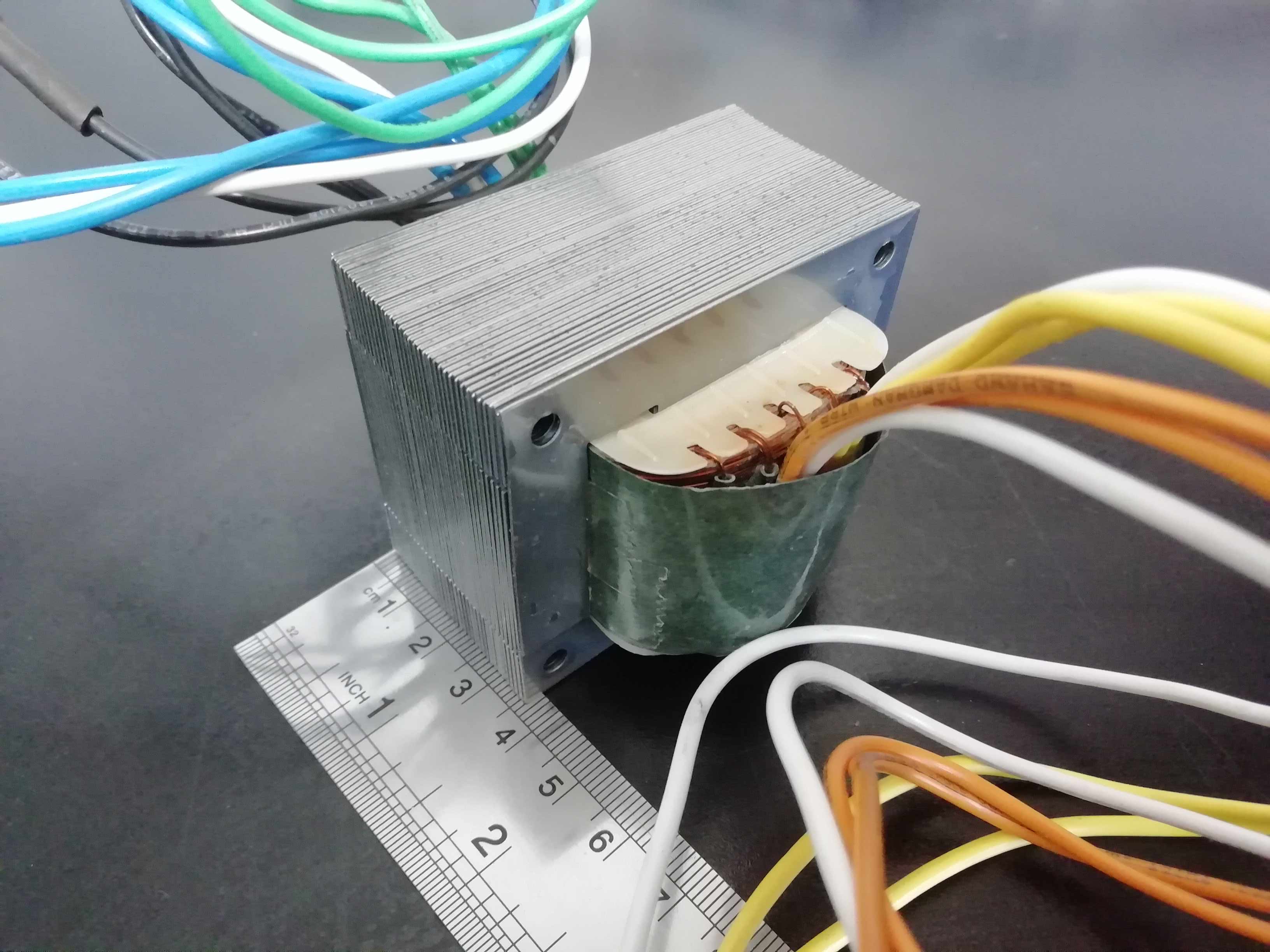

در این پست گروه ترانسفورماتور سازی ترانس کالا با توجه به تعيين سطح مقطع هسته از روابط زير، انتخاب نوع هسته را به شما آموزش خواهد داد. معمولاً ضخامت (ارتفاع) هسته کمي بيشتر از عرض (پهناي بازو) هسته در نظر گرفته مي شود.
انواع هسته: هسته EI ، هسته UI ، هسته L ، هسته EE ، هسته 3UI و هسته M .

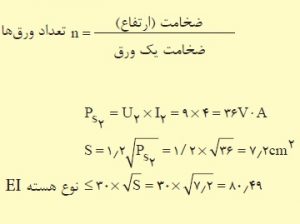

تعداد ورق هاي مورد نياز با توجه به نوع انتخاب از رابطه زیر تعيين مي شود. در انتخاب نوع ورق ها، نزديک ترين ورق موجود در جدول استاندارد (در پست های بعدی یادداشت شده است) را انتخاب ميکنيم.
مثال: نوع ورق مناسب براي هسته ترانسفورماتور با ولتاژ U2 = 9V و جريان I2 = 4A را به دست آوريد.

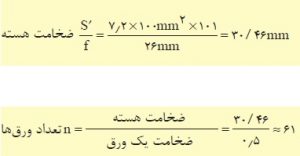

از جدول استاندارد (در پست های بعدی یادداشت شده است) برش ورق EI ، نوع ورق مناسب EI78 مي باشد. به طوري که از جدول مشاهده ميشود عرض بازوي وسط ورق f = 26mm مي باشد. بنابراين ضخامت هسته از رابطه S’/f بدست مي آيد. اگر ضخامت هر ورق را 5/ 0 ميلي متر فرض کنيم خواهيم داشت:
